CALLIOPE CALLIOPE-BOARD03.0 Міні-дошка з значками CALLIOPE 3.0

Calliope mini — це мікроконтролер, який використовується як навчальний посібник у шкільній освіті для дітей, починаючи з третього класу, зазвичай під наглядом дорослих.
Calliope mini показує, що кожен може програмувати — і отримувати від цього задоволення. Початок простий, тому діти, вчителі та батьки можуть розпочати роботу без жодних попередніх знань. Від перших самопрограмувальних поворотників до автономних роботів та бездротово зв'язаних міні-роїв Calliope: лише за кілька кліків ви можете розробити власні програми для мікропроцесора на підключеному комп'ютері, вдихнувши життя в Calliope mini.

Окрім 25 червоних світлодіодів, одного RGB-світлодіода та двох програмованих кнопок, плата містить комбінований датчик положення з датчиком руху та компасом, а також радіомодуль, який дозволяє Calliope minis зв'язуватися з іншими Calliope minis. Плату можна запрограмувати на ноутбуці або настільному комп'ютері за допомогою безкоштовних редакторів, таких як Open Roberta Lab від Товариства Фраунгофера. Користувацькі програми також можна передавати бездротовим способом через додаток. Плата постачається з п'ятьма попередньо встановленими програмами запуску, а також ще 25 у флеш-пам'яті, функціональність яких пояснюється в невеликій брошурі, що додається до плати, та на сайті calliope.cc/start. Також до комплекту входять високоякісні тримачі для батарейок та USB-кабель для підключення до комп'ютера.

Калліопа міні V3
Окрім покращеної архітектури процесора, Calliope mini V3 пропонує додаткові та покращені можливості підключення. Роз'єм USB-C® доступний з штифтовим роз'ємом, який також можна використовувати безпосередньо з пусковими кабелями або картами розширення. Jacdac має додатковий вбудований роз'єм із захистом від зворотної полярності. Це означає, що виконавчі механізми та датчики можна з'єднувати послідовно та безпосередньо зв'язуватися з підключеним комп'ютером, наприклад, через WebUSB.

Світлодіодна матриця 5x5
Червоні вогні називаються світлодіодами (світлодіодами). Вони утворюють матрицю 5x5 світлодіодів і можуть керуватися окремо.

RGB-світлодіод
RGB-світлодіод, розташований під світлодіодною матрицею, дозволяє відображати безліч кольорів, поєднуючи червоний, зелений та синій. Calliope mini V3 має три RGB-світлодіоди.

Гучномовець
За допомогою вбудованого динаміка ви можете відтворювати звукові ефекти та музику або просто змусити пристрій подавати звуковий сигнал, залежно від потреб вашого проєкту.

Кнопки/клавіші
Введення даних здійснюється за допомогою кнопок A та B, розташованих з лівого та правого боків світлодіодної матриці. При натисканні кнопки схема замикається. Схема виявляє, чи натиснуто лише одну чи обидві кнопки.

Сенсорні шпильки
Контакти з позначками P0, P1 та P2 на міні-платі Calliope можна використовувати для підключення датчиків, таких як датчики температури або вимірювачі вологості. Вони також можуть бути сенсорними, наприклад, сенсорними екранами.
Використовуючи клеми з позначками "+" та "-", можна підключити акумулятор або вихідний струм, щоб світлодіод світився безперервно.

логотип

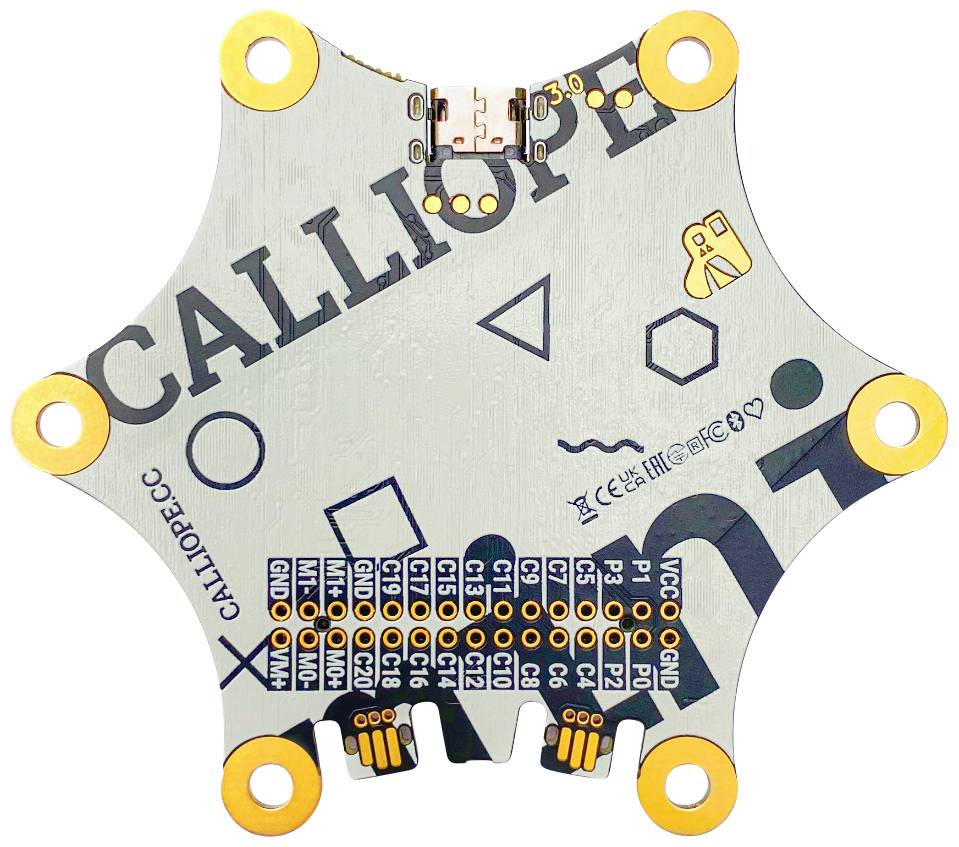

Calliope mini V3 має додатковий сенсорний штифт у формі логотипу Calliope на задній панелі.

Датчик положення
Підключений компонент поруч із кнопкою A містить компас, датчик руху та датчик прискорення. Це дозволяє Calliope mini вимірювати, наприклад, напрямок та швидкість.

Компас
Підключений компонент під кнопкою A містить компас, датчик руху та датчик прискорення. Ці датчики дозволяють Calliope mini визначати напрямок та швидкість.

Датчик світла
Датчик освітлення вимірює яскравість навколишнього середовища за допомогою червоних світлодіодів.

Датчик температури
Датчик температури може вимірювати температуру навколишнього середовища, але оскільки він підключений до процесора, показники температури не є повністю точними.

Мікрофон
Мікрофон може виступати в ролі датчика для вимірювання навколишнього шуму. Мікрофон Calliope mini V3 тепер також може записувати мову та інші звуки.

Радіоприймачі
Ви можете бездротово передавати сигнали від одного Calliope mini до іншого та таким чином передавати повідомлення.

Блютуз
Не хочете возитися з кабелями або працювати з Calliope mini далеко від комп'ютера? Немає проблем: ви можете підключити плату до смартфона або планшета через Bluetooth та передавати дані. Але це також працює навпаки – Calliope mini може запускати певні функції на вашому смартфоні, саме тоді, коли ви їх програмуєте.

Гроув
Модулі розширення можна підключити до двох роз'ємів Grove, наприклад, для вимірювання освітленості, відстані або кольору за допомогою Calliope mini. Просто підключіть його та починайте!

Роз'єм контактів / контролер двигуна
Calliope mini V3 має вбудований роз'єм для легкого підключення двигунів та подовжувачів. Це означає, що Calliope mini можна швидко перетворити на робота або автономний автомобіль.

ДжекДак
Роз'єми JacDac на Calliope mini V3 дозволяють підключати широкий спектр модулів. Найкраще те, що ви навіть можете з'єднувати їх послідовно! Підключіть зумер зі світлодіодними кільцями та контролер.

USB-з'єднання
USB-порт у верхній частині Calliope mini – це найпростіший спосіб завантажувати власні програми. Підключіть Calliope mini V3 до комп’ютера за допомогою кабелю USB-C®, і ви готові до роботи!

Підключення акумулятора
Потрібні дві батарейки типу AAA. Підключіть кабель тримача батарейок до порту батареї. Тепер ви мобільні!

Процесор
Процесор у лівому нижньому куті поєднує всі функції вашого Calliope mini. Він забезпечує достатню обчислювальну потужність для всіх ідей та проектів, які ви тільки можете придумати — і навіть більше!

Світлодіодний індикатор стану
Окрім жовтого світлодіода, який блимає під час передачі даних, Calliope mini V3 має поруч червоний світлодіод, який вказує на те, чи увімкнено Calliope mini. Додатковий червоний світлодіод поруч із мікрофоном вказує на використання Calliope mini.

Кнопка скидання
Кнопка RESET перезапускає поточну програму на Calliope mini. Триразове натискання кнопки RESET на Calliope mini V3 переводить Calliope mini в режим Bluetooth – на світлодіодній матриці з’являється ідентифікаційний шаблон.

Спалах
Calliope mini V2 також має вбудовану флеш-пам'ять з 25 попередньо встановленими програмами.
Флеш-пам'ять дозволяє зберігати 25 окремих програм на Calliope mini та отримувати до них доступ у будь-який час. Дізнайтеся, як все це працює, тут.

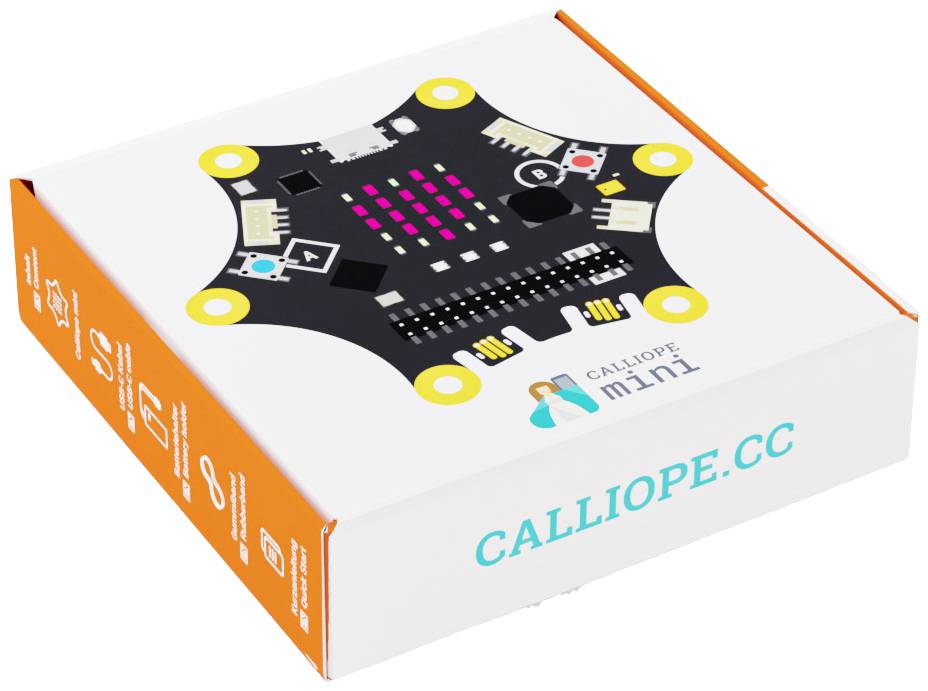

МІНІ-СТАРТОВИЙ НАБІР CALLIOPE
Комплект поставки стартового комплекту Calliope mini включає Calliope mini та такі аксесуари:
- Тримач батарейок з батарейками,
- кабель USB-C® (1 метр),
- Короткий посібник з початку роботи,
- Гумова стрічка (для кріплення батарейного відсіку до Calliope mini),
- Наклейки.

Розмір і вага
Розміри: 8,5 см по діагоналі, 1,3 см заввишки
Вага 16 г, з упаковкою та аксесуарами ~110 г
Розміри упаковки: 10 x 10 x 2,7 (Ш x Д x В у см)
