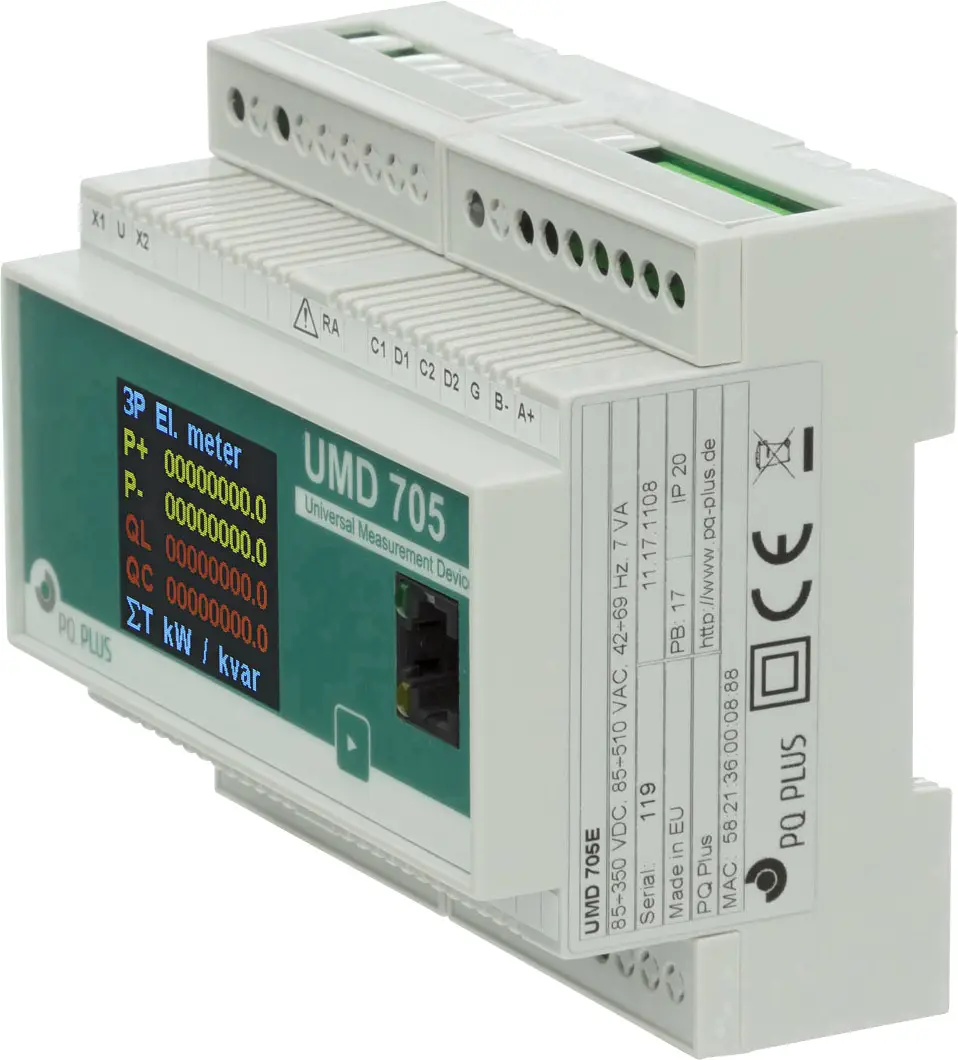

Цифровий вимірювач для DIN-рейки PQ Plus UMD 705E

61 691 ₴

Показати оптові ціни

Під замовлення
Оптом і в роздріб
Код: 465717593

Відправка з 16 вересня 2026

Цифровий вимірювач для DIN-рейки PQ Plus UMD 705EПід замовлення

61 691 ₴

+380 (67) 324-81-24

Kievstar

+380 (67) 324-81-24

Kievstar

+380 (67) 324-81-24Kievstar
Пономаренко Юлія Олександрівна
село Прилиманське, вулиця Центральна, будинок 107, Одеса, Україна

повернення товару протягом 14 днів за рахунок покупця

У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Універсальний вимірювальний прилад - кріплення на DIN-рейку UMD

Характеристики продукту

Інтерфейси: Ethernet, RS485
Зв'язок: Modbus TCP/IP, Modbus RTU
Інтегрований сервер
1 цифровий вхід та 2 цифрові виходи
Кольоровий РК-дисплей
Пам'ять: 512 МБ флеш-пам'яті
3 входи напруги та 3 входи струму
Гармонійний у порядку 1. 50. до U/I
У поєднанні з модулем PQS: Вимірювання та запис якості електроенергії відповідно до EN 50160

Опис

UMD 705 – це компактний вимірювач якості електроенергії з реєстратором даних для монтажу на DIN-рейку. Він вимірює трифазний струм і напругу з трьома тарифами в чотириквадрантному режимі роботи, працює в класі 0,2 s та відображає всі параметри мережі, такі як гармоніки до 50-ї гармоніки. Додатково, він відображає якість електроенергії відповідно до EN 61000-2-2, EN 61000-2-4 та EN 61000-2-12 за допомогою модуля прошивки PQ S. Він має великий обсяг пам'яті 512 МБ. Доступ до пристрою можна отримати через інтерфейс Ethernet, а перегляд у реальному часі можна відобразити через веб-браузер через відповідний веб-сервер. Пристрій може зчитувати інтернет-протоколи, а також легко підключати ПЛК та системи управління будівлями. Він має цифрові входи/виходи та послідовний порт RS485. UMD 705 також може використовуватися як головний пристрій Modbus для підключення до 31 веденого пристрою Modbus у мережевих структурах. Додатковий модуль прошивки GO забезпечує функції осцилографа живлення та напруги та встановлює події запуску для граничних подій.

Характеристика

Вимірювання;
Напруга (ULL; ULN): U1; U2; U3, U12; U23; U31 клас 0.2
Поточний IL1; IL2; IL3; клас 0.5
Імпорт/експорт активної та реактивної потужності для кожної фази L1; L2; L3; за тарифом T1; T2; T3
Активна потужність: P1; P2; P3 3P Імпорт; експорт; клас 1
Реактивна потужність: Q1, Q2, Q3 3Q; клас 1
Видима потужність: S1; S2; S3; 3S; клас 1
Гармонійні спотворення: D1; D2; D3;
Коефіцієнт потужності: cos phi: PF1, PF2, PF3, PF, cos phi1, cos phi2, cos phi3; Cl. 0,5
Симетрія: так
Гармонічна напруга: THDU1; THDU2; THDU3; THDU12; THDU23; THDU31; клас 2
Гармонічний струм: THDI1; THDI2; THDI3; клас 2
Гармонічний порядок: від 1-ї до 50-ї для U/I
Загальне спотворення: U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
Частота: 40...70 Гц 0,05
Активна та реактивна енергія: 4 квадранти імпорт/експорт на фазу; на тариф; загальна сума; клас 0,5 с
Пасивний: 4 квадранти імпорту/експорту на фазу; на тариф; загальний; клас 2
Варіант мерехтіння: PQ S
Реєстратор даних:
512 МБ флеш-пам'яті (): ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Стан вводу/виводу
Енергія: імпорт/експорт активної, реактивної потужності для кожної фази L1; L2; L3; для тарифу T1; T2; T3
Відхилення: Варіант: PQ S
Функція осцилограми: опція: GO
Інші особливості:
Сигналізація: Логічні верхні та нижні межі
Введення/виведення: 2 цифрових входи/виходи; 60 В змінного струму/100 В постійного струму, 300 мА;
Пам'ять: 512 МБ флеш-пам'яті
Інтервал запису сек; хв; год; дні, місяць, рік
Зв'язок RS485 Modbus; Ethernet 100 Мбіт/с
Електричне підключення:
Напруга живлення: 510 В змінного струму / 85...U: 85...350 В постійного струму
Споживана потужність: 7 ВА/3 Вт
Категорія перенапруги: CAT III 300 В
Діапазони вимірювань:
Номінальна напруга: 180...280 В змінного струму
Навантаження: 1,95 кВ LN/1 с
Імпеданс: 2,7 МОм
Вхідний сигнал: X/1//5 А
Захист від перевантаження по струму: 1,2x (макс. 70 A/1s)
Частота дискретизації: 25,6 кГц
Аналіз PQ: варіант: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
Умови навколишнього середовища:
Діапазон робочих температур: T: від -25°C...60°C
Діапазон температур зберігання: від -40°C...T 85°C
Електромагнітна сумісність:
Емісія: EN 61000-4-2...-3...-4...-5...-6...-11
Налаштування: EN 55011 Клас A, EN 55022 Клас A

Комплект поставки

УМД 705Е
ENVIS.Базове програмне забезпечення для управління енергією
Інструмент конфігурації ENVIS.daq

Характеристики

Основні
Виробник	S&D
Користувальницькі характеристики
висота продукту	90 мм
Довжина виробу	58 мм
Інтерфейс компонентів	RJ45RS-485
Категорія вимірювання	КАТ III 300 В
Максимальна робоча напруга	280 В
Мінімальна робоча напруга	180 В
Модель із каталогу виробника	УМД 705Е
Розміри	(Д x Ш x В) 58 x 105 x 90 мм
Сертифікат опору	IP20
Технічні характеристики пристрою	кольоровий дисплей
Технологія відбиття	РК-дисплей
Тип продукту	Цифровий лічильник на DIN-рейку
Ширина вироби	105 мм
